Wann ist eine KNX-Rekonstruktion notwendig?

Ein KNX-System wird über die ETS-Software (Engineering Tool Software) geplant, konfiguriert und programmiert. Diese Software verwaltet alle Einstellungen und Gerätekonfigurationen in einer speziellen Projektdatei mit der Endung .knxproj. Änderungen an der Systemstruktur, Parametrierung oder Logik werden ausschließlich über diese Datei vorgenommen und dann auf die physischen KNX-Geräte übertragen.

Doch was passiert, wenn diese Projektdatei nicht mehr verfügbar ist?

• Wenn die Datei verloren geht oder nicht aktuell ist, lassen sich zukünftige Änderungen am KNX-System oft nicht mehr ohne Weiteres durchführen.
• Werden neue Geräte hinzugefügt oder bestehende umprogrammiert, könnte eine Inkonsistenz zwischen der physikalischen Installation und der vorhandenen Projektdatei entstehen.
• Das Risiko besteht darin, dass bei einer Neuprogrammierung die bestehenden Einstellungen überschrieben werden, was dazu führen kann, dass das System Fehlfunktionen entwickelt oder nicht mehr wie gewünscht arbeitet.

In solchen Fällen ist eine KNX-Rekonstruktion erforderlich.

Was versteht man unter einer KNX-Rekonstruktion?

Eine KNX-Rekonstruktion ist ein Prozess zur Wiederherstellung eines KNX-Systems ohne Zugriff auf die ursprüngliche ETS-Projektdatei. Mit speziellen Software-Werkzeugen können die gespeicherten Informationen der bereits programmierten KNX-Geräte ausgelesen und in eine neue oder ergänzte Projektdatei umgewandelt werden.

Ziel der Rekonstruktion:

• Das KNX-System wieder konsistent und nachvollziehbar programmierbar machen
• Änderungen oder Erweiterungen problemlos ermöglichen
• Die Funktionalität des Systems bewahren und Fehlfunktionen verhindern

Wann ist eine KNX-Rekonstruktion erforderlich?

Eine KNX-Rekonstruktion ist notwendig und möglich, wenn:

✅ Keine Projektdatei mehr vorhanden ist – sei es durch Datenverlust, einen Hardware-Defekt oder fehlende Übergabe bei einem Eigentümerwechsel.
✅ Der ursprüngliche Systemintegrator oder Elektriker die Datei nicht herausgibt oder diese nicht mehr auffindbar ist.
✅ Nur eine veraltete Version der Projektdatei existiert, und unklar ist, welche Änderungen seitdem vorgenommen wurden.
✅ Die Projektdatei verschlüsselt ist, der Eigentümer jedoch selbst Änderungen an seiner Anlage durchführen möchte.

Ohne eine Projektdatei bleibt die Verwaltung des KNX-Systems stark eingeschränkt. Eine vollständige oder teilweise KNX-Rekonstruktion ermöglicht es, das System wieder in einen bearbeitbaren Zustand zu versetzen.

Wie läuft eine KNX-Rekonstruktion ab?

Die Rekonstruktion eines KNX-Systems erfolgt in mehreren Schritten:

1. Analyse der bestehenden Installation

• Zunächst wird überprüft, welche KNX-Geräte physisch vorhanden sind und wie diese miteinander verbunden sind.

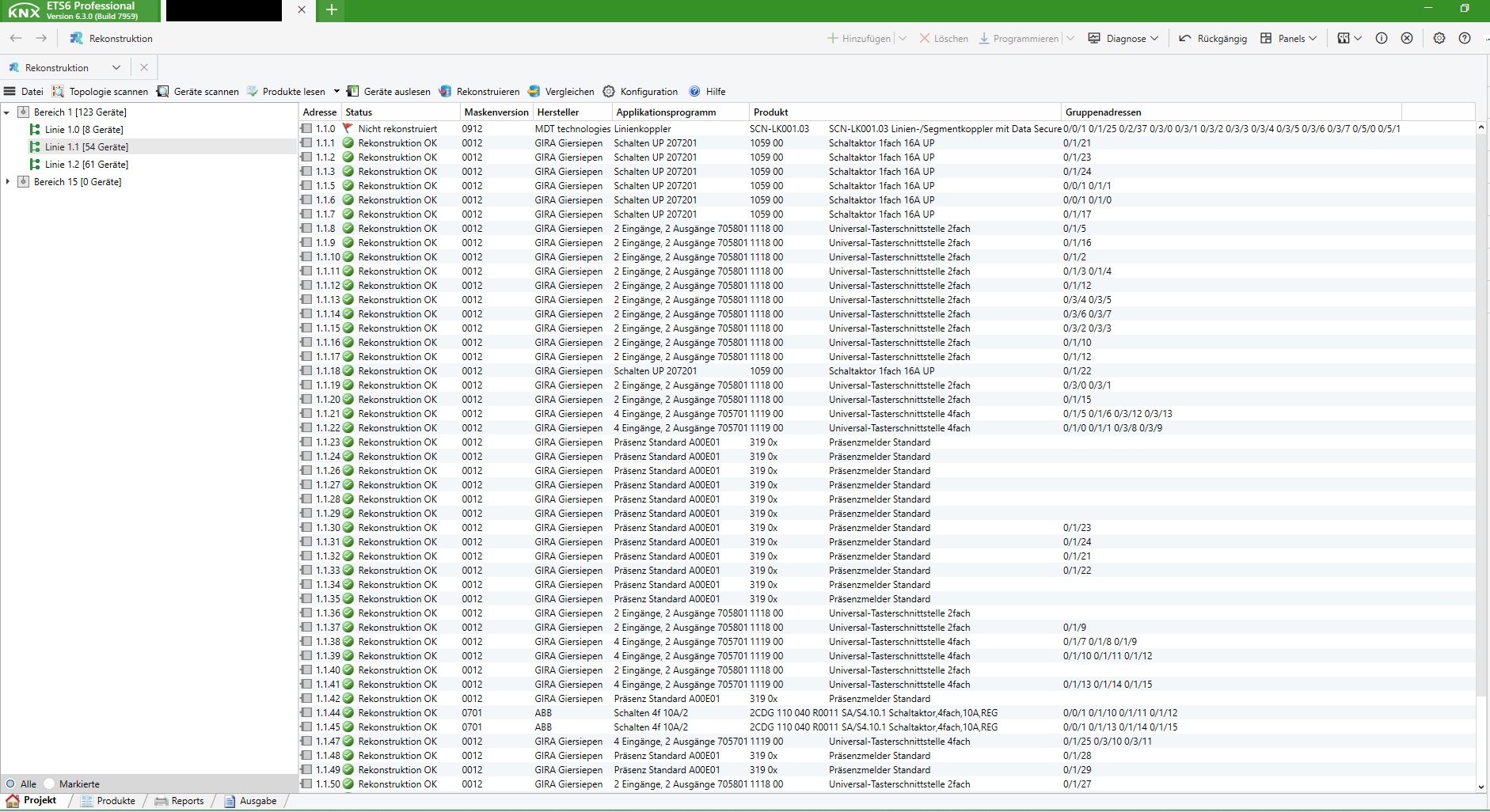

• Der KNX-Bus wird gescannt, um eine Übersicht der physischen Adressen und der verwendeten Geräte zu erhalten.

2. Auslesen der KNX-Geräte

• Mit speziellen Tools werden die Konfigurationsdaten der Geräte ausgelesen, um möglichst viele Informationen über die bestehende Parametrierung zu erhalten.
• Dabei können je nach Gerätetyp unterschiedliche Daten extrahiert werden, darunter Applikationsprogramme, Gruppenadressen und Kommunikationsobjekte.

3. Erstellen oder Ergänzen der Projektdatei

• Basierend auf den ausgelesenen Daten wird eine neue ETS-Projektdatei erstellt oder eine vorhandene Datei ergänzt.
• Die ermittelten Topologie-Daten, Gruppenadressen und Parametereinstellungen werden in die Projektdatei eingefügt.

4. Überprüfung und Korrektur

• Die neue Projektdatei wird mit dem aktuellen Stand der Installation abgeglichen.
• Eventuelle Inkonsistenzen werden behoben, um sicherzustellen, dass das rekonstruierte Projekt fehlerfrei und funktionsfähig ist.

5. Dokumentation und Übergabe

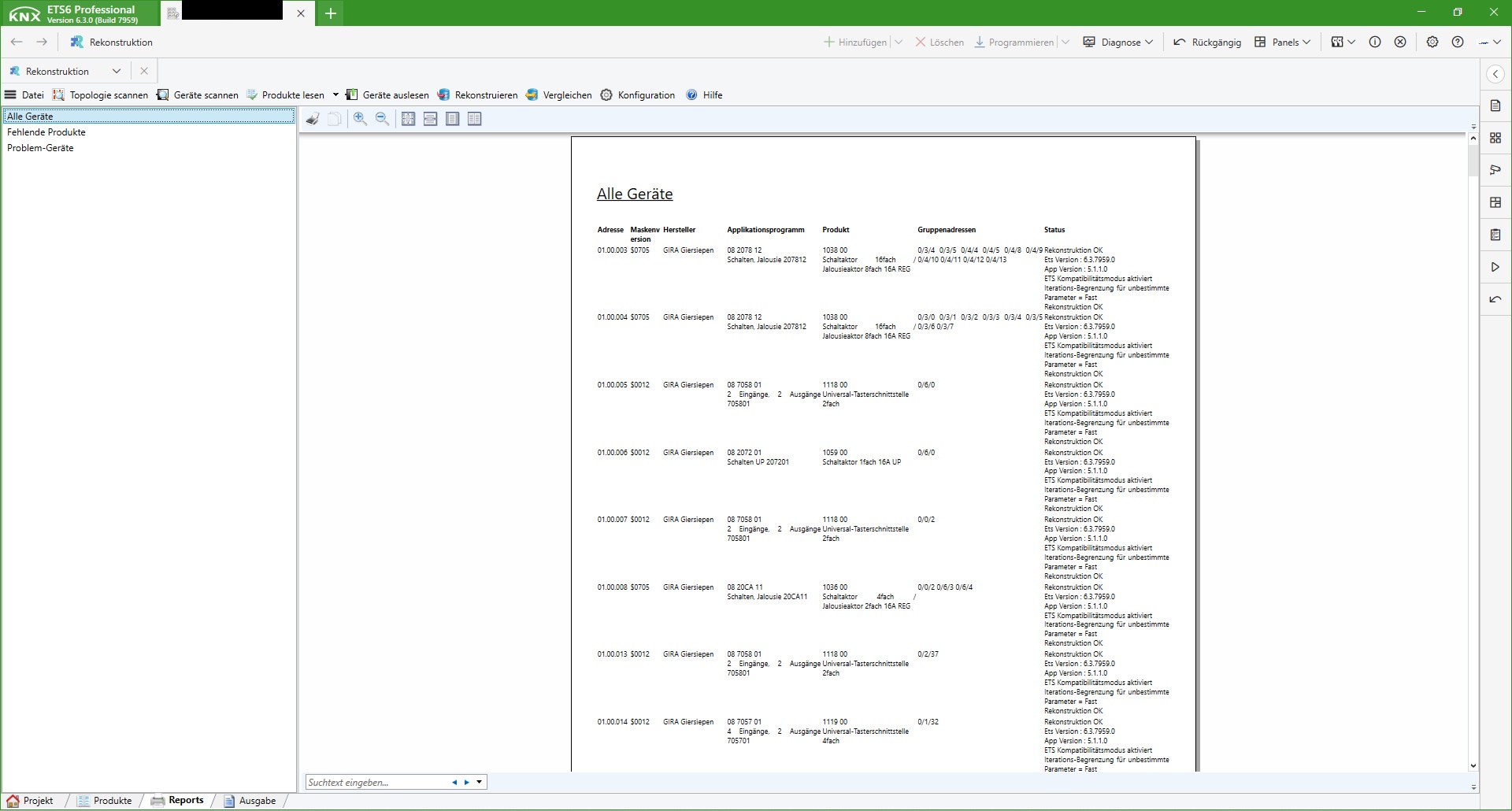

• Nach Abschluss der Rekonstruktion erhalten Sie eine vollständige Dokumentation über den Aufbau und die Konfiguration Ihres KNX-Systems.
• Die neue ETS-Projektdatei wird Ihnen zur freien Verfügung gestellt, sodass Sie diese selbst weiterverwenden oder an einen neuen Systemintegrator übergeben können.

Welche Daten können rekonstruiert werden?

Folgende funktional relevanten Daten lassen sich durch eine KNX-Rekonstruktion in der Regel vollständig wiederherstellen:

✔ Die Topologie (Bereiche, Linien, physikalische Adressen der Geräte)
✔ Die Applikationsprogramme der Geräte inklusive ihrer Parametrierung
✔ Die Gruppenadressen und deren Zuordnung zu Kommunikationsobjekten
✔ Die Kommunikationsflags (z. B. Lesen, Schreiben, Senden) und die Prioritäten

Welche Daten können nicht rekonstruiert werden?

Einige Informationen sind nicht direkt aus den KNX-Geräten auslesbar, da sie nicht auf der physischen Hardware gespeichert sind:

❌ Die Gebäudestruktur (z. B. Raumaufteilung, Gewerke-Zuordnung)
❌ Klartextnamen und Beschreibungen von Bereichen, Linien, Geräten oder Gruppenadressen

Diese Daten können jedoch manuell nachträglich ergänzt werden, um die Projektdatei wieder vollständig nutzbar zu machen.
